制造谈判电缆桥架安装程序

  • 发表时间:2020-03-23 13:57:49
  • 来源:未知
  • 人气:

的主要安装顺序是测量定位、支吊架安装、电缆桥架安装和接地处理。

1)测量和定位

使用弹性线法来识别电缆桥架的位置,并确定和标记桥架的固定位置先用悬索法确定竖井电缆桥架的安装基准线。如果预留孔不合适,应及时调整和修复。

2)脚手架的制作和安装

按照施工图设计标高和《安徽省桥梁规范》进行定位,然后按照工业生产测量尺寸制作脚手架。吊装时,梁或墙托架的底部没有顶棚,顶棚或墙托架在安装位置吊装。考虑到建筑的美观和维护的方便,无屋顶的公共场所的悬挑由墙、柱支撑或屋架下弦安装。墙上的安装支架应用膨胀螺栓固定,支架间距不超过2m支撑吊架安装在直线段与非直线段的交接处、建筑物的变形缝处以及弯曲半径大于300 mm的非线性段的中间支撑吊架的安装应确保桥梁的水平或垂直度符合要求。

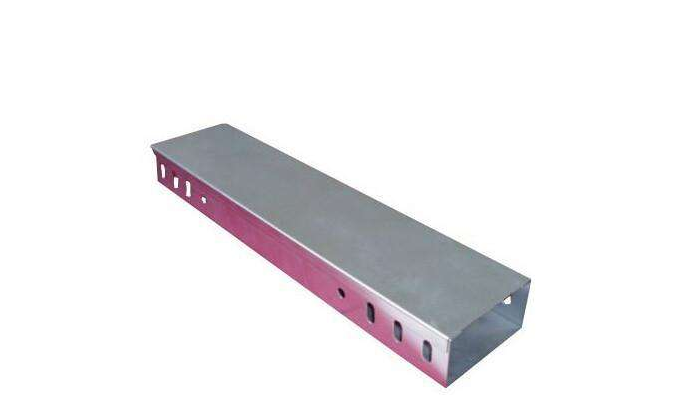

电缆桥架

3)桥架安装

对于特殊形状的电缆桥架,现场测量的尺寸应移交给材料供应商,由材料供应商根据尺寸制造电缆桥架,以减少现场加工。安徽电缆桥架的材料、型号、厚度及附件均符合设计要求。电缆桥架安装前,

必须与各行业协调,避免与大口径消防管道、喷淋管道、冷热水管道、排水管、空调和排风设备发生冲突。

℃。将电缆桥架提升至预定位置,用支撑螺栓固定,并仔细检查弯曲的大小。这座桥应该和大楼有相同的坡度。建筑墙上电缆桥架的弧度应与建筑弧度相同。连接板用于桥架和桥架之间,连接螺栓为半圆头螺栓,半圆头位于电缆桥架内电缆槽之间的间隙必须满足设计要求,以确保电缆和系统桥的集成。

跨越建筑物变形缝的桥梁按《钢索桥安装技术》企业标准作为伸缩缝处理钢桥直线段超过30m时,应安装热胀冷缩补偿装置

E。该桥纵横立,整洁美观,间距一致,连接牢固。同一水平面上的水平偏差不得超过5m/m,直线度偏差不得超过5m/m

4)接地处理

镀锌桥可作为镀锌桥与电缆桥的交叉连接在连接板两端的两个连接螺栓上加装镀锌弹簧垫圈,用不小于4 mm 2的软铜线桥接桥架,然后将电缆桥架与地线连接成电路。电缆托架和接地线之间应至少有两个连接。

5)多层桥梁安装

在分层桥梁架设时,上层应先安装,后层应先安装允许上层和下层之间的距离有利于后期电缆的敷设和维护。根据桥架最小宽度和0.5毫米电缆桥架及弱电,相邻水平桥架之间的净距不应小于50毫米,层间距离应小于150毫米。
