槽桥电缆桥架优于普通电缆桥架

  • 发表时间:2020-03-23 14:00:12
  • 来源:未知
  • 人气:

槽式桥架是全封闭电缆桥架适用于铺设高灵敏度控制电缆,如计算机电缆、通信电缆、热电偶电缆等。在重腐蚀环境下屏蔽干扰控制电缆,保护环境电缆,效果良好。串联电缆桥架、托盘电缆桥架和线槽电缆桥架的优缺点是:串联母线桥架具有良好的通风性能,无灰尘和干扰本实用新型具有防尘和抗干扰性能

槽式电缆桥架及其支架和悬挂电缆用于腐蚀性环境。应使用耐腐蚀刚性材料或耐腐蚀处理防腐处理应满足工程环境和耐久性的要求。槽式电缆桥架的宽度和高度应符合填充率要求。一般来说,电力电缆梯子和托盘的填充率为40%-50%,控制电缆的填充率为50%-70%。应预留10%-25%的工程开发空间。选择索桥荷载等级时,索桥的工作均布荷载不得大于所选索桥荷载等级的额定均布荷载。如果悬索桥的实际跨度不等于2m,工作均布荷载应满足要求。各种构件、支吊架的规格尺寸应在满足相应载荷的条件下,与托盘和梯子的直截面和弯曲系列相匹配。水平敷设槽式电缆桥架时,应根据负荷曲线选择最佳跨距,跨距一般为1.5 ~ 3.0m。垂直敷设时,除电气安装间外,1.8m以下部分应使用金属罩保护

槽式桥架

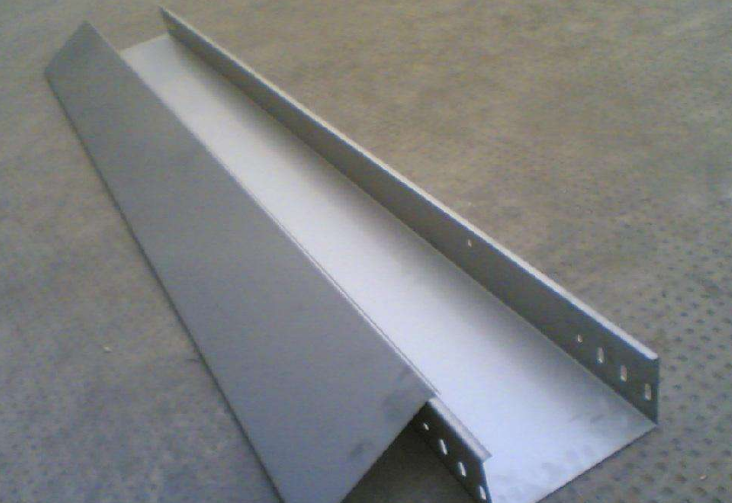

槽形电缆桥架是由钢板整体弯曲而成的槽形构件。它的概念不同于一般桥梁的高宽比。托盘电缆桥浅而宽,安徽大桥有一定的深度和封闭性。槽式电缆桥架是一种全封闭电缆桥架适用于高灵敏度系统的控制电缆敷设,如计算机、通信电缆、热电偶电缆等。对屏蔽控制电缆的干扰和严重腐蚀环境中电缆的保护效果良好。

托盘电缆桥架是石油、化工、电力、轻工、电视、电信等行业中应用最广泛的桥架类型。它具有重量轻、负载大、透气性好、外形美观、结构简单、安装方便等特点它不仅适用于电力电缆的安装,也适用于控制电缆的敷设。本实用新型具有强度高、重量轻、成本低、外形美观、安装方便、透气性好等特点。适用于敷设大直径电缆,尤其适用于敷设大负荷高低压电缆。槽式斜拉桥不同于托盘斜拉桥和梯形斜拉桥,使用后可以发挥很大的作用。槽式电缆桥架更适合敷设高灵敏度系统控制电缆,如计算机电缆和通信电缆。具有良好的抗干扰性和耐腐蚀性对于不同的需求,选择合适的槽式电缆桥架是非常重要的。
