安徽-安徽级联电缆桥架选型规范要求

  • 发表时间:2020-03-23 14:00:48
  • 来源:未知
  • 人气:

1)电缆桥架、线槽及其支吊架在腐蚀环境中使用时,其刚度应以耐腐蚀数据为依据,或采用耐腐蚀处理。防腐处理方法应满足工程环境和耐久性的要求。

2)在有防火要求的地段,电缆桥架应配有防火或阻燃板、网等材料,形成封闭或半封闭结构。应采取在托盘及其支吊架的外表面涂防火涂料等措施。其整体功能应满足防火功能规范或国家规范的要求。

3)铝电缆桥架不应用于防火要求高的场所

4)电缆梯的宽度和高度应根据填充率要求选择。一般来说,电缆梯的填充率优选为电力电缆的40%至50%。应预留50%至70%的控制电缆和10%至25%的工程开发余量。

5)选择电缆梯荷载等级时,电缆桥架运行的均布荷载不得大于电缆桥架所选荷载等级的附加均布荷载。如果安徽电缆桥架支吊架的实际跨度不等于2m,作业的均布荷载应满足要求。

6)在满足相应载荷的条件下,各种构件和支吊架应与托盘、直梯段和弯头系列相匹配。

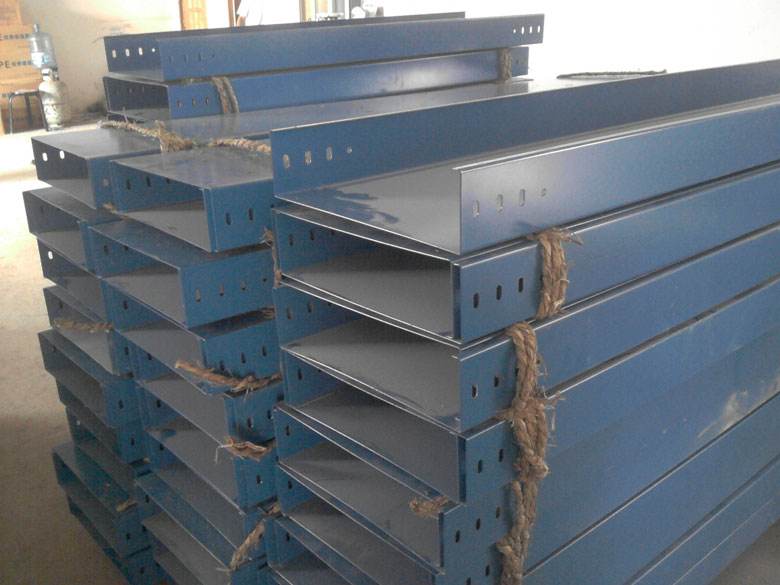

安徽电缆桥架规格

7)在选择电缆桥架的弯曲、引入和引出设备时,电缆桥架内电缆的最小允许弯曲半径不得小于8)对于跨度大于6m的钢索桥和跨度大于2m或荷载要求大于D级的铝索桥,其条件应为工程强度、刚度和稳定性的计算或试验验证

9)当多组电缆桥架平行敷设在同一高度时,相邻电缆桥架之间应考虑保护和检修的间隔

10)梯子的宽度和高度尺寸参见CESC 31: 91《钢电缆桥架设计规范》第2.2.2条

11)爬梯架的宽度和高度,请参考中国电工技术委员会S106: 2000《铝电缆桥架技术规程》第3.1.2条

12)梯架,铝合金托盘,直通单件标准长度的梯架可2、3、4、6米

13)钢电缆桥架外部防腐处理见中国电工S31: 91《钢电缆桥架工程设计规范》第3.4.2条

14)铝电缆桥架外防腐处理方法见表CECS 106∶2000《铝电缆桥架技术规范》第4.4.1条
