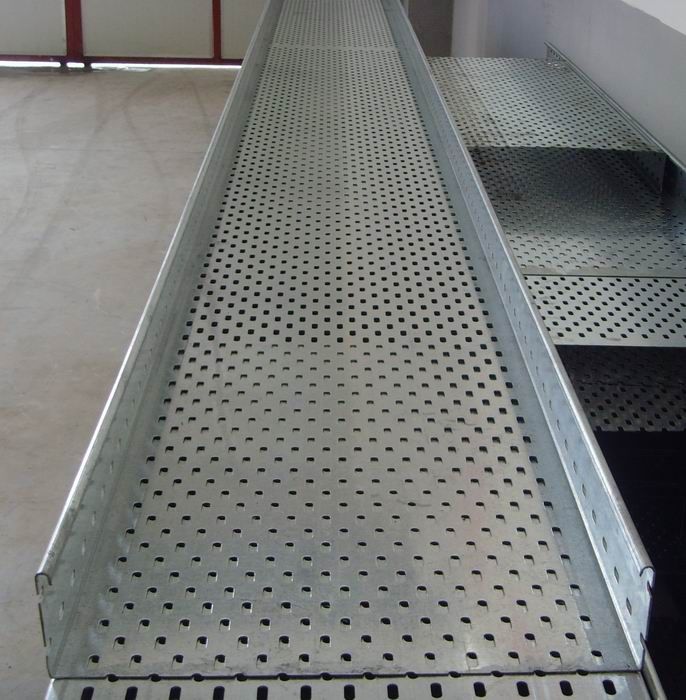

大跨距托盘式桥架

大跨距电缆桥架是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长）、切割方便、不需维护等优越性。

主要技术性能：1、普通型性能指标

名称

弯曲强度(Mpa)

冲击强度(KJ/m2)

比重(Kg/m

耐25%H2SO4(g/m2)

耐30%HCL(g/m2)

耐50%N2OH(g/m2)

自然老化年数

指标

180

90

1.7~2.0

±2

±2

±2.5

≥20年

备注

浸泡24h

浸泡24h

浸泡24h

2、阻燃型性能指标

名称

氧指数

水平燃烧试验等级

着火危险试验等级

弯曲负载变形温度

指标

≥34.OI

I级(Class)

V-0级(Class)

≥200℃

3、电气型性能指标

名称

漏电起痕指数

表面电阻率

工频击穿强度

体积电阴率

指标

CTI≥600

≥1×1012Ω

≥70kv

≥1×1013ΩCM

4、高强型性能指标

名称

弯曲强度(MPa)

冲击强度(KJ/m2)

比重(Kg/m2)

纤维含量(%)

指标

≥300

≥200

1.9~2.2

30~35

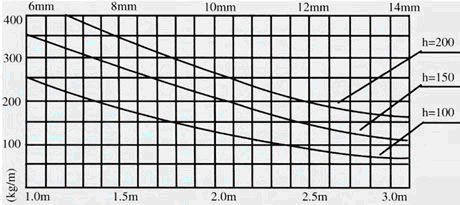

载荷能力：BHQ-C、P、T普通型载荷曲线图

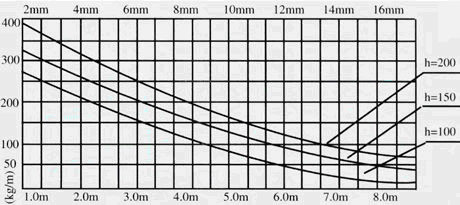

BHQ-DC、DP、DT大跨距重载荷曲线图

安装与维护：1、桥架高度为50、100时每端各6只连接孔，高度为150、200时每端各12只连接孔。2、支撑间距：支撑间距应小于等于载荷曲线允许载荷和支撑跨距。3、桥架宽度：选择电缆桥架的宽度时，应留有一定的备用空位，以便为今后增添电缆用。4、隔开敷设：当电力电缆和控制电缆较少时，可以在同一电缆桥架安装，但中间须用隔板　　将电力电缆和控制电缆隔开敷设。5、电缆固定：汇线桥架水平敷设时，桥架之间的连接应尽量设置在跨距1/4处。水平走向的　　电缆每隔2米左右固定一下，垂直走向的电缆每隔1.5米左右固定一下。
