大跨距钢制桥架

大跨距电缆桥架详细说明

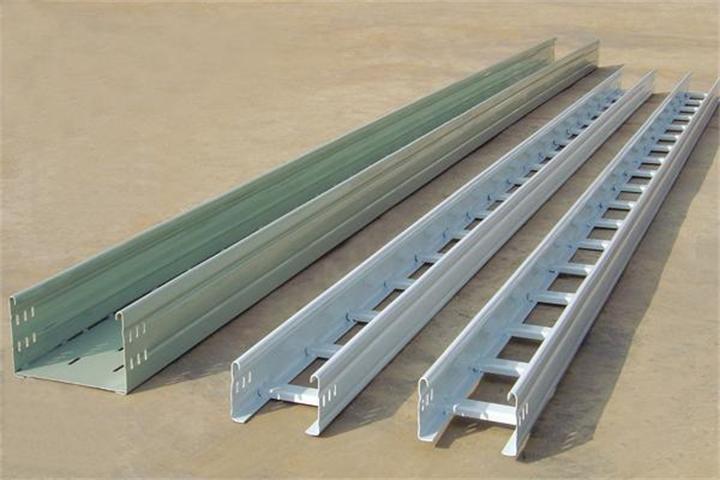

大跨距桥架可分为梯级式、托盘式、槽式。 梯级式桥架具有良好的通风性能，不防尘、不妨干扰。托盘式电缆桥架其表面处理可根据 用户需要分为镀锌、静电喷塑和热镀锌三种，在重腐蚀环境中可作特殊防腐处理 。槽式、托盘式桥架具有防尘、防干扰性能。 槽式电缆桥架是一种全封闭 型电缆桥架，配有盖板，使用较小量化的连接螺栓，它较适用于铺设计算机电缆 、通信电缆及其它高灵敏系统的控制电缆等，它对控制电缆的屏蔽 干扰和重腐蚀环境中电缆的防护都有非常好XQJ大跨距桥架

大跨距汇线桥架可分为梯级式、托盘式、 槽式。 梯级式汇线桥 架具有良好的通风性能，不防尘、不妨干扰。托盘式电缆桥架其表面处理可根据 用户需要分为镀锌、静电喷塑和热镀锌三种，在重腐蚀环境中可作特殊防腐处理 。

槽式、托盘式汇线桥架具有防尘、防干扰性能。 槽式电缆桥架是一种全封闭 型电缆桥架，配有盖板，使用较小量化的连接螺栓，它较适用于敷设计算机电缆 、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等，它对控制电缆的屏蔽 干扰和重腐蚀环境中电缆的防护都有非常好的效果。

：

　 　大跨距电缆桥架顾名思义，它的长度与其它桥架产品相比，是较长的，并且其制作材料不断更新，目前流行使用的是玻璃钢材料，其强度高，具有一定的韧性，使用寿命较长。

　　大跨距电缆桥架适合在空间较大环境下使用，可有效减少桥架的使用量，提高施工效率，在搭建时要注意桥架间的连接，桥架越高，连接孔就越多，起到良好的固定作用。近年来，随着国内大规模工程项目日益增多，诸如石油化工、矿山、发电厂、水泥厂、港口码头等一些现代化大型企业对大跨距电缆桥架需求越来越大，特别是对大跨距电缆桥架的需求量尤为突出。

　　大跨距电缆桥架适用于电力电缆、控制电缆、照明电缆及配件等。可分为梯级式大跨距电缆桥架、托盘式大跨距电缆桥架、槽式大跨距电缆桥架、分别T.P.C表示。具有使用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长）、切割方便、不需维护等优越性。

　　大跨距电缆桥架安装与维护：

　　1、电缆桥架高度为50、100时每端各6只连接孔，高度为150、200时每端各12只连接孔。

　　2、支撑间距：支撑间距应小于等于载荷曲线允许载荷和支撑跨距。

　　3、桥架宽度：选择大跨距电缆桥架的宽度时，应留有一定的备用空位，以便为今后增添电缆用。

　　4、隔开敷设：当电力电缆和控制电缆较少时，可以在同一电缆桥架安装，但中间须用隔板将电力电缆和控制电缆隔开敷设。

　　5、电缆固定：汇线桥架水平敷设时，桥架之间的连接应尽量设置在跨距1/4处。水平走向的电缆每隔2米左右固定一下，垂直走向的电缆每隔1.5米左右固定一下。
