水平敷设电缆桥架应注意什么?

  • 发表时间:2020-03-23 14:04:00
  • 来源:未知
  • 人气:

1、工程施工步骤

了解工程图纸→准确定位施工放线→预埋钢件或预埋件膨胀螺栓→安装支撑吊车的固定支架→安装桥梁→安装接地保护→接受工程

2、施工工艺

1,了解工程图纸,根据机电工程各技术专业的工程图纸,根据机电工程综合管线平衡技术,获取机电工程管线综合图,选择同一位置的桥梁分层布置或综合支架以便明确桥头到终端设备的位置,沿工程图纸找正,找出水平、垂直和弯曲,用墨线袋或划线在沿桥的墙、顶、路面、梁、板、柱等处划出弹线,并以均匀的间距画出支撑、吊挂和固定支撑位置。

2、预埋件钢筋或膨胀螺栓,预埋件钢筋自制制作加工不小于120mm×80mm×6mm,钢锚的直径不小于10 mm根据支架承受的载荷,选择相对膨胀螺栓和麻花钻;地脚螺栓埋好后,用螺母和相应的密封圈将支架或吊架立即固定在金属材料膨胀螺栓上。

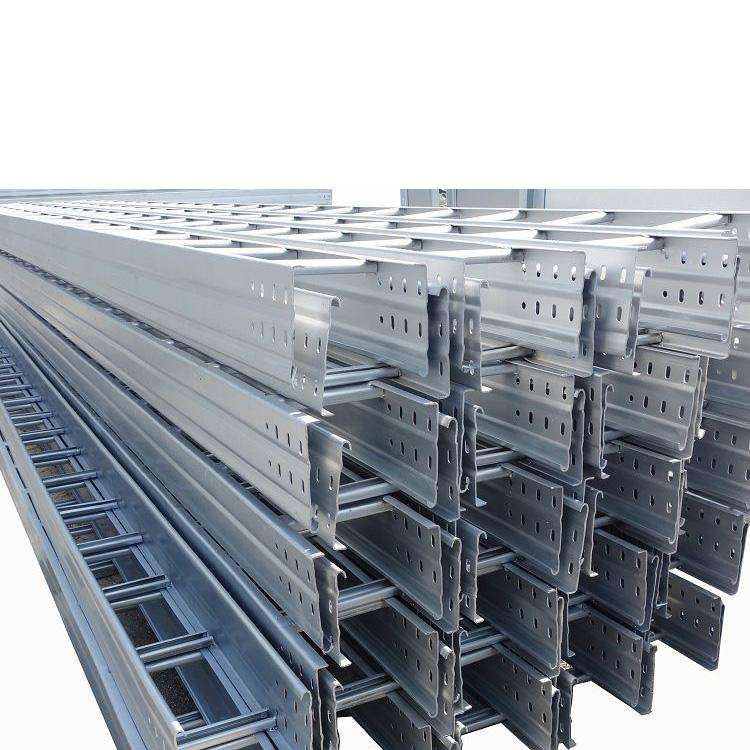

桥架厂家

3,支架、吊架及固定支架安装支吊架的规格和型号不得低于30 mm× 3 mm镀锌扁钢。角铁25毫米×25毫米×3毫米(支架和吊架应安装牢固,确保水平、平整和垂直。安装在倾斜建筑物上的支架和吊架应与建筑物的倾斜度和视角一致

4,当电缆桥架水平敷设时,支撑点的跨度一般为1.5 ~ 3m,当电缆桥架垂直敷设时,支撑点的间距不宜超过2m桥梁弯折通过弯折半通过不超过300毫米,应在离弯折段和平行段交接处300 ~ 600毫米的平行行段侧面设置支撑、吊架当弯曲半经超过300毫米时,应在弯曲通道的中部和南部增加一个支撑和吊架。支架、吊架和桥梁的安装必须考虑电缆敷设、弯曲和弯曲的标准,以及较少的弯曲和弯曲

5年,金属电缆桥架和支架的总长度承诺超过2个,它们与接地装置(PE)或中性连接(PEN)干线互连。非热浸镀锌电缆桥架互连板两侧的接地电缆铜线和接线器最小允许截面不小于4mm2。热浸镀锌电缆桥架互连板的两侧未连接到接地线连接器,但连接板的许多两侧用两个带紧固螺帽或止回垫圈的地脚螺栓固定
