桥架和线槽必须澄清的问题

  • 发表时间:2020-03-23 14:03:31
  • 来源:未知
  • 人气:

1。桥

桥分为:槽式、托盘式、梯式、网式等结构,由支架、支撑臂和安装附件等组成。可独立架设或附于各种建(构)筑物和管架支架上,体现了结构简单、外形美观、配置灵活、维护方便的特点。所有部件都需要镀锌,并安装在室外露天的桥梁上。如果靠近海洋或属于腐蚀区域,材料必须具有耐腐蚀、防潮、附着力好和冲击强度高的物理特性。

桥是支撑和释放电缆的支架。大桥在工程中应用广泛。只要铺设了电缆,就必须使用这座桥。作为布线项目的配套项目,目前还没有专门的规范指导,个别厂家的规范和方案缺乏通用性。因此,在设计和选择过程中,应根据各弱电系统中电缆的类型和数量,合理选择合适的桥架。电缆桥架具有品种齐全、应用广泛、强度大、结构轻、成本低、施工简单、布线灵活、安装规范、外形美观等特点。

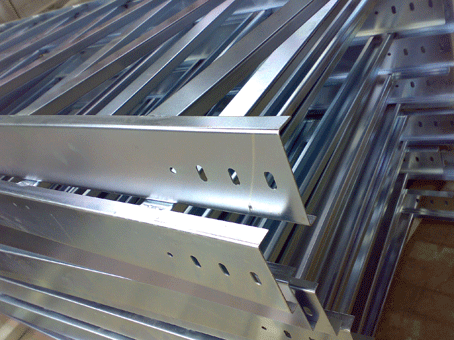

电缆桥架分类:梯形电缆桥架、桥架电缆桥架、槽式电缆桥架、大跨度电缆桥架

安徽桥架

2、关于线槽

线槽,又称线槽、线槽、线槽(因地而异),用于规范电源线、数据线等电线的排列,固定在墙壁或电器天花板上通常有两种塑料材料和金属材料,它们可以发挥不同的作用。

集群分为:绝缘集群、分裂集群、小型集群、分区集群、室内装饰集群、综合绝缘集群、电话集群、日本电话集群、明线集群、圆形分布管、展览用分区集群、圆形地板集群、软圆形地板集群、覆盖集群等根据材料不同,线槽可分为多种类型。常用的有环保聚氯乙烯线槽、无卤聚苯醚线槽、无卤聚氯乙烯/ABS线槽、钢铝金属线槽等

线槽特点:适合大跨度安装,安装极其方便,极其安全可靠,接线灵活,互换性强

3,桥架和线槽的区别

1,尺寸和规格不同桥比较大(200×100到600×200),线槽比较小。如果有许多电缆和电线,建议使用桥架

2,不同材料厚度根据JGJ16-2008-5.1,金属线槽也称为槽型桥。它通常是由厚度为0.4-1.5毫米的整块钢板弯曲而成的槽型构件。从概念上讲,它在高度和宽度比上不同于桥梁。托盘框架又浅又宽。金属线槽有一定的深度和封闭性。然而,桥比线槽更坚固,更多地用于铺设电缆。当然,电线也可以铺设,通常用于大功率系统。

3,不同填充率根据JGJ16-20088.5.3,线槽内电线和电缆的总横截面不得超过线槽横截面的20%,载流导体的数量不得超过30个,桥架的总横截面不得超过电缆横截面的40%。这是由于安装高度不同,安装高度较低必须有盖板,盖板散热不好,填充率较小

4,不同紧密度金属线槽密封良好,不一定由支架支撑,可以铺设在电缆沟和建筑夹层中。一些槽型桥是半开的,必须用支架支撑。它们通常竖立在室内或室外的空气中。

5,不同强度安徽大桥主要用于铺设电力电缆和控制电缆。线槽的强度相对较低。它通常用于铺设电线和通信电缆,如网络电话等。

6,不同转弯半径这座桥的转弯半径相对较大,大多数线槽都是直角转弯。

7,不同跨度桥架跨度较大,线槽较小。因此,固定支架和支吊架的数量有很大的不同。

8,支吊架间距不同根据JGJ16-2008,线槽不超过2m,桥架为1.5 ~ 3m。

9,不同的安装方法桥架有特殊规格(详见CECS31.91),而线槽没有特殊规格固定。

10,盖板问题在《电缆桥架工程设计规范》中,桥架被定义为一个通用名称,盖板是一个附件。如JGJ16-20088.10.3所述,当桥梁的安装高度不能满足要求时,应覆盖盖板进行保护。换句话说,桥这个词的定义不包括盖板。然而,在GB29415-2013“耐火电缆槽盒”中,线槽包括盖板,并且是线槽的组成部分。
