网络格式电缆桥架的施工方法

  • 发表时间:2020-03-23 13:54:29
  • 来源:未知
  • 人气:

1和前言

桥梁已发展多年,并引进了各种材料和形式的桥梁,如钢电力桥、铝电缆桥、玻璃钢电缆桥和阻燃阻燃桥。有槽式、托盘式、台阶式、组合式等。

随着社会经济的快速发展,建筑的节能设计和功能设计已经提升到了一定的高度。近年来,网络电缆桥架开始在新建筑中推广应用。网络电缆桥是一种全新的概念桥,它安装方便,更换和维护灵活,节省原材料,轻便清洁,与上述传统的桥梁施工技术有很大的不同。基于上述实际情况,结合埃克森美孚(亚太)R&D中心等项目的实际施工经验,提出了网络电缆桥架安装的施工工艺

2,施工方法特点

2.1安装简单

网络电缆桥架由厂家加工成直线段并送至安装现场。直段桥可根据实际情况直接加工转角、三通、四通、变径、标高变化等各种角度的构件,无需提前去工厂定制。该功能非常简单,设计和安装灵活,可以大大缩短安装时间。它不仅缩短了工期,还节省了人工成本。

2.2变更和维护灵活性

当前的时代是一个信息社会。添加和更换新设备是不可避免的。电缆的添加、更换和拆除将更加频繁。网络格式的电缆托架是开放式结构。电缆敷设具有灵活、快速的特点,能够适应不断变化的应用需求。

网络电缆槽的开放式结构也便于区分电缆,这不仅允许用户控制各个方向的布线质量,还便于将来的故障排除和维护。

安徽桥架

2.3节约原材料

网络电缆桥架打开,电缆自然通风散热,热量不积聚,桥架内温度不升高因此,优化了电缆性能,可以使用横截面积较小的电缆,从而降低了电缆购买成本,降低了能耗,节约了实际运行中的能源。

2.4轻质洁净的

目电缆桥架采用直径4-7mm的钢丝,根据力学原理进行优化配置和混合。每个焊点均由专业生产线焊接,承载能力与传统生产线一致。电缆桥的重量是普通桥的41%,非常轻。这样,大大节约了支吊架和钢材的成本。

网络电缆桥架的开放式结构也能防止水、灰尘、杂物的积聚,细菌不易繁殖,更清洁。

安徽桥架厂

3,适用范围

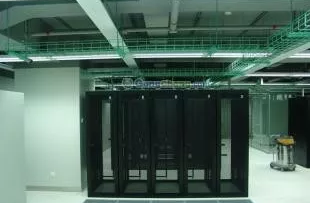

本施工方法适用于大型公共场所、公共建筑、高层建筑、厂房和机房的强弱电网电缆桥架的施工。

4,工艺原理

4.1网桥连接

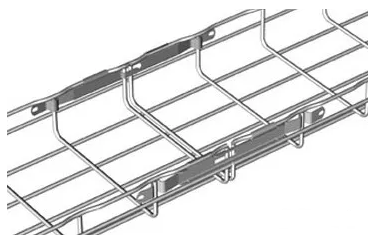

网络电缆网桥连接是将两个相连的网络电缆网桥的两端拼接在一起,并用专用连接器连接。有许多类型的特殊连接器,包括快速连接器、普通连接器和各种连接器的组合

4.2部分、

角、三通、四通、变径、标高变化等各种角度的部分均在现场制作。直线段电缆桥架用厂家的线切割机或专用电动线切割机切断,然后弯曲成型,用专用连接器组装成各种零件。

5、施工工艺流程及操作要点

5.1施工工艺流程:

网格电缆盘定位设计、放线、支吊架制作安装、网格电缆盘组件制作、网格电缆盘安装、接地安装、验收

5.2施工要点

根据电气施工图纸,确定三维定位、规格尺寸、敷设方式(墙、天花板、地板、无吊顶等。),支吊架形式、支吊架间距、转角、三通、四通、标高转换等。网络格式的电缆托架。三维定位时必须考虑

5.2.1网络电缆桥架与其他机电管线的间距:

5.2.1.1网络电缆桥架的净平行距离不小于0.4M一般工艺管道;净穿越距离不小于0.3M;

5.1.1.2敷设在易燃易爆气体管道和热力管道下,无设计要求时,网络电缆桥架到管道的较小净距。符合表5-1的规定:

表1和管道较小净距

表5-1和管道较小净距(m)

类管道

平行净距

交叉净距

易燃易爆气体管道

0.5

0.5

9热力管道当不需要设计时,网电缆桥架与有腐蚀性液体或气体的管道之间的净平行距离和交叉距离不应小于0.5M否则,应采取防腐和隔热措施。

5.1.1.4安装在上下两层时,强网格格式电缆桥架与强网格格式电缆桥架的间距应≥300mm;强电栅格式电缆桥架和弱电栅格式电缆桥架上下多层安装,间距应≥500mm,否则需采取屏蔽措施,间距应≥300mm;或者更多;控制电缆网络格式电缆桥架和控制电缆网络格式电缆桥架上下多层安装,间距应≥200毫米;或者更多;沿天花板吊装网状电缆桥架时,间距应≥ 300 mm

5.1.3支吊架制作:根据网络格式电缆桥架的规格和尺寸、所承载电缆的重量和敷设方式,采用支吊架形式支吊架形式有悬臂式、中间悬挂式、双侧悬挂式(龙门吊架)、落地式等。

5.1.4支架安装

5.1.4.1间距的确定:水平安装网状电缆桥架直段的支吊架间距,根据网状电缆桥架的材料、规格、尺寸和所承载电缆的重量确定。支吊架间距应在1.5~2.5m之间,同一水平面内的水平度偏差不应超过5毫米/米/米为保证网络电缆桥架的水平度偏差符合规范要求,敷设电缆重量不得超过网络电缆桥架的较大承重。网状电缆桥架承受的较大承重重量见表2

表2表2电缆桥架较大承重重量表(镀锌碳圆钢)

支架间距(m)

较大重量(kg/m)

规格(高/宽)

1.5

1.6

1.7

1.825256过桥时不得将桥作为固定点,支架、吊架和支架应与桥固定在一起。

5.1.4.3安装支吊架时,应测量电缆定位,以确定其方向、高度和水平度。

5.1.5网格式电缆桥架零件制造:

5.1.5.1各种零件均采用直线段网格式电缆桥架现场制造,每个网格尺寸为50× 100 mm制作时,需要用厂家的线切割机或专用电动线切割机切掉一些网格。切断后,电线的锐边应平整,以防电缆磨损。

5.1.5.2制作

弯头时,首先要确定弯头的外侧和内侧,然后切掉将成为弯头内侧的直线段网络电缆桥架侧面和底部的部分网格。切断时,只切断横肋,然后用专用连接器组装弯头。各种规格的网状电缆桥架弯头的弯曲半径、边长和切割网格数见表3。

表3弯曲半径、边缘长度、切割网格数量对比表

网格格式电缆槽规格L(mm)

大半径弯曲

90弯曲

半径(mm)

边缘长度(mm)

切割

网格数量

半径(mm)

制作

水平90°三通时,从主干网格式电缆桥架的侧肋上切掉若干网格,然后将分支网格式电缆桥架与带有连接器的主干网格式电缆桥架连接起来,组装成水平90°三通制作

水平45°三通时,先将主干和分支网络格式电缆桥架的横向肋和纵向肋切掉一些网格,然后用连接器将分支网络格式电缆桥架与主干网络格式电缆桥架连接起来,组装成水平45°三通制作

垂直90°三通时,从主干网格式电缆槽底侧的横肋上切下若干网格,然后将分支网格式电缆槽与带有连接器的主干网格式电缆槽连接起来,组装成垂直90°三通制作

垂直45°三通时,从主干和分支网络格式电缆桥架底部的侧肋和垂直肋上切掉若干网格,然后用连接器将分支网络格式电缆桥架与主干网络格式电缆桥架连接起来,组装成垂直45°三通

90三通用于敷设小弯曲半径电缆,45三通用于敷设大弯曲半径电缆。

|195F,材料与设备

6.1材料

6.1.1网络电缆桥架原材料为1008,195F,Q235优质碳圆钢,301,304,3042,316,316L不锈钢丝,焊接后成型,较后进行表面处理。表面处理方法包括电镀锌、环保镀锌、彩色锌、蓝色锌、白色锌、镀锌镍、热镀锌、喷塑、彩色涂层、电解抛光(不锈钢)等。

6.1.2网络电缆桥架由纵向和横向钢丝组成,钢丝的较小直径如表4所示。

表4较小线直径表

序列号

较小线直径φ(mm)

适用桥宽L(mm)

备注

1

4

≤150

2

4.5

200256

6.1.4网状电缆桥架两侧的顶部钢丝采用“T型焊接”形成安全边缘。

6.1.5网络电缆桥架按高度可分为四个系列,即30系列、54系列、105系列和150系列。每个直线段的标准长度通常为3米。请参考表5了解详细的型号规格。

表5网格式电缆桥架型号产品规格表

序列号

名称

型号规格

钢筋(低筋//其他)

备注

1

直线段

gm30/50

4/4

2 256 199直线段

gm54/100

4/4

8

直线段

gm54/150

4/4

9

直线段

gm54/200

4.5/4.5256。 19918

直线段

通用105/300

4/5.5

19

直线段

通用105/400

4/6

20

直线段

通用105/5005 有关详细的型号和规格,请参考表6

表6网络格式电缆托架附件型号规格表

序列号

名称

型号规格

用途

备注

1

快速连接器

EDR 250/18

两段式托架连接

2

2256 199 FastLockXLL = 300 ~ 600

大半径弯头制作

8

普通连接件

CE25

两段桥架连接,组件制作,固定

9

普通连接件

CE30

两段桥架连接,组件制作,固定256 固定

14

普通连接件

(螺栓+螺母)

BTRL8*15

连接两段桥架,组件制作,固定

15

普通连接件

ED250/90

组件制作

16

9

表7主要施工机械型号规格表

序号

名称

型号规格

功率

数量

备注

1

胶带

3m

5仅

2

斜面

4

4

扳手

6 * 7

10

5

螺丝刀

十字

10

6

螺丝刀

-10

350 W

5

9

移动配电箱

400×500×230

5

10

线坠

1kg+0.5kg

10

11256在施工过程中,应及时做好分段、分层(区域)的安装记录和质量检验批验收资料,并按要求进行工程交接和检验

8和安全控制

本施工方法严格执行国家颁布的《建筑安装安全技术操作规程》和《施工现场临时用点安全技术规程》的规定。此外,必须采取以下安全措施:

8.1施工人员进入现场前必须接受安全教育,操作前进行安全交底,专职安全员每天进行安全交底并做好记录。披露是有针对性和有效的。严格执行

8.2奖惩制度,操作人员严格遵守劳动纪律,各司其职。工作期间不得脱岗,上班前不得饮酒。

8年3月施工时必须戴安全帽,系好安全帽带高空作业必须系好安全带。穿防滑软底鞋,安全携带小工具,避免高空作业时物体掉落伤人。

8.4现场临时用电使用规范,严禁私自乱拉乱接,现场设备进行三级保护

9和环保

本施工方法严格执行国家颁布的《建筑安装安全技术操作规程》和《施工现场临时使用点安全技术规程》的规定。此外,必须采取以下安全措施:

9.1施工人员进入现场前必须接受安全教育,作业前进行安全交底,专职安全人员每天进行安全交底并做好记录。披露应当有针对性和有效性,并严格执行奖惩制度

9.2操作人员应严格遵守劳动纪律,履行工作职责。上班前不得脱岗,不得饮酒。

9.3施工时必须戴安全帽,必须系好安全帽带。高空作业必须系好安全带;穿防滑软底鞋,安全携带小工具,避免高空作业时物体掉落伤人。

9.4必须严格执行防火防爆制度

9.5现场临时用电使用规范,严禁私自乱拉乱接,现场设备进行三级保护

10,效益分析

10.1这种网络格式的电缆桥架系统易于安装,提高了工期,大大降低了人工成本,仅是传统桥架人工成本的30%

10.2由于网络电缆桥架为开放式结构,维护和改造更加方便,充分节约了维护和改造成本。敷设在

10.3网络电缆槽中的电缆更容易散热,可以使用截面积较小的电缆,从而降低电缆采购成本,降低能耗,节约实际运行中的能源。与传统桥梁相比,

10.4网络电缆桥具有相同的承载能力,其重量是普通桥梁的41%,从而大大节约了支撑、吊架和制造钢材的成本。

11、工程实例

900科研设计中心工程网络电缆桥架系统先进完善2008年5月,该项目被评为江西省安全文明示范点。2008年10月,该项目获得景德镇市“质量结构”奖,2009年11月,获得江西省“杜鹃花”优质工程奖

各种规格电缆桥架三通的截断网格数见表5-4

表5-4三向切割网格数对照表

网格格式电缆槽规格L(mm)

水平90

垂直90

水平45

垂直45

主边

主底

主边

分支边256
