电缆桥架的施工要点及安装方法

  • 发表时间:2020-03-23 13:54:32
  • 来源:未知
  • 人气:

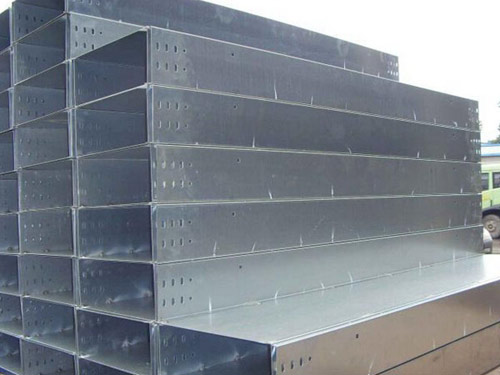

电缆桥架

安徽电缆桥架施工顺序的施工要点及安装方法如下:测量定位→制作安装支吊架→桥架安装→接地电缆桥架的选择与设计:强弱电线路分槽敷设,接线盒(箱)交叉时,强弱电线路用金属隔板隔开,强弱电线路不得在在线槽内直接接触地面线槽中的各种接线只允许连接在配电箱的出口处。在地面线槽的施工和安装过程中,所有线槽管道应连接到一个可靠的接地装置中。

安徽电缆桥架

1、测量和定位:用弹性线法标出桥架的安装位置,确定支架的固定位置并做好标记桥架在竖井中的定位,安装基准线应采用悬钢丝法确定。如果预留孔不合适,应及时调整和修复。

2。电缆桥架的制作和安装我们将根据施工图的设计标高和桥架的规格来定位电缆桥架。然后我们将根据测量尺寸制作支架,并进行支架的工厂生产。在没有吊顶的地方,沿梁底吊装或靠墙托架安装,在有吊顶的地方,吊入吊顶或靠墙托架安装。在无吊顶的公共场所,考虑到建筑美观和维护方便,结构构件应靠墙、柱支撑或屋架下弦构件组合安装。靠墙固定的支架用膨胀螺栓固定,支架间距不超过2m在直线段和非直线段连接时,建筑物变形缝和弯曲半径大于300毫米的非直线段中间应加设吊架,吊架安装应保证桥梁的水平度或垂直度符合要求

3,电缆桥架a。对于异形桥架,现场测量的尺寸应移交给材料供应商,材料供应商应根据尺寸进行制作,以减少现场加工。桥架材料、型号、厚度和附件符合设计要求b、桥梁安装前,必须与各专业协调,避免与大口径消防管道、喷淋管道、冷热水管、排水管、空调及排风设备发生冲突。C.将桥架提升至预定位置,并用螺栓将其与支架固定在一起。在转折点仔细检查尺寸。这座桥应该与建筑物的坡度一致。圆弧建筑墙体上的桥梁圆弧应与建筑一致。桥和桥通过连接板连接,连接螺栓采用半圆头螺栓,半圆头安装在桥的内侧桥之间的间隙必须满足设计要求,以确保系统的桥连接成一个整体。d、跨越建筑物变形缝的桥梁应按照企业标准《钢索桥安装技术》作为伸缩缝处理。钢桥直线段超过30m时,应设置热胀冷缩补偿装置E.桥架安装应横平竖直,整齐美观,间距一致,连接牢固。同一水平面的水平度偏差不得超过5毫米/米,直线度偏差不得超过5毫米/米

4。电缆槽的接地处理通过使用镀锌连接板作为跳线,镀锌槽可以连接成一个整体。在连接板两端的两个连接螺栓上增加镀锌弹簧垫圈,用不小于4mm2的软铜线在桥架之间桥接,然后将桥架与地线连接形成电气通路。全桥和接地干线至少应连接两处。

5、多层桥架安装;分层桥架安装,先安装上层,再安装下层,上下层之间的距离要留有余量,有利于以后电缆的敷设和维护水平相邻桥梁之间的净距不应小于50毫米,根据桥梁的宽度,层间距离至少应为150毫米,桥梁与弱电电缆之间的距离不应小于0.5米

6。确定环境条件一般有三种环境条件:腐蚀环境、正常环境和特殊环境根据大多数电缆的方向确定方向。您可以在室内沿着立柱、横梁和地板行走,也可以尽可能在室外沿着工艺管道行走。计算载荷计算电缆槽冲击段单位长度电缆的重量Q和总载荷G = N1·Q1+N2·Q2...其中:Q1 Q2第三季度...QN是每条电缆的单位重量(公斤/米)N1 N2 N3...NN是相同电缆的总允许数量G(电缆槽的允许负载参考负载曲线图)。根据电缆负载和安装托盘的环境选择托盘,并根据托盘的负载曲线,确定类型和规格、立柱间距、支架长度、托盘高度、立柱长度等。根据电缆路线和安装环境,确定桥梁的固定方法;悬挂式、立式(两种类型均可固定在一侧或两侧)、壁挂式等。电缆桥架上各种电缆的分层布置和层间距离电缆槽水平布置如下:弱电控制电缆布置在最上层,然后一般控制电缆、低压电力电缆和高压电力电缆按以下顺序布置:下表:这种布置有利于屏蔽干扰、通风、散热等。
