线槽电缆桥架介绍

  • 发表时间:2020-03-23 13:54:16
  • 来源:未知
  • 人气:

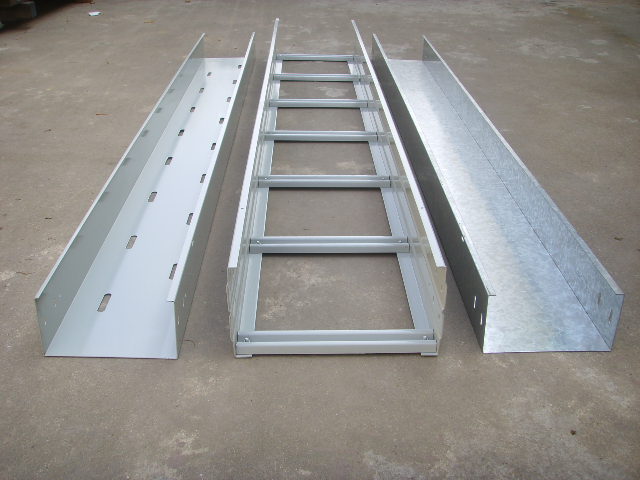

线槽电缆桥架

安徽桥架

电缆桥架的介绍有多种类型,所以本文介绍线槽电缆桥架。

槽型电缆桥架是由整块钢板弯曲而成的槽型构件。从概念上讲,它在高度和宽度比上不同于托盘架。托盘架又浅又宽。线槽电缆桥架有一定的深度和封闭性。

槽电缆槽可用于全封闭电缆敷设。它最适合铺设计算机电缆、通信电缆、热电偶电缆和其他高灵敏度系统的控制电缆。在重腐蚀环境下,对控制电缆的屏蔽干扰和电缆保护具有良好的效果。

槽式电缆桥架产品的选择要点:槽式电缆桥架及其支吊架应采用耐腐蚀的刚性材料或经过防腐处理,满足工程环境和耐久性的要求。

2、电缆桥架在有防火要求的截面上,可在电缆梯架上增设具有耐火或阻燃性能的板、网等材料,形成封闭或半封闭结构,在桥架及其支撑吊架表面采取

涂刷防火涂料等措施,其整体耐火性能应满足相关国家标准或标准的要求

3、铝电缆桥架不应用于防火要求高的场所。

4,线槽电缆桥架的宽度和高度的选择应满足填充率的要求。一般情况下,电力电缆的爬梯和电缆桥架的填充率为40% ~ 50%,控制电缆的填充率为50% ~ 70%,

项目开发预留10% ~ 5%。

5,在选择索桥荷载等级时,索桥的工作均布荷载不得大于所选索桥荷载等级的额定均布荷载。如果索桥支吊架的实际跨度不等于2m,工作均布荷载应满足要求。

6,各种构件和支吊架应满足相应荷载的要求,其规格尺寸应与托盘和梯子的直线段和弯曲系列相匹配。

7,当选择槽式电缆槽的弯曲贯通或上下导向装置时,电缆槽内电缆的最小允许弯曲半径不得小于。

8。对于跨度大于6m的钢索桥和跨度大于2m且承载要求大于荷载等级D的铝索桥,应根据工程条件进行强度、刚度和稳定性的计算或试验验证。当

9和几组电缆桥架平行敷设在同一高度时,应考虑相邻电缆桥架之间的维护和检修距离
