电缆桥架弯头的制造方法及配方

  • 发表时间:2020-03-23 13:54:17
  • 来源:未知
  • 人气:

③组:125873542

电缆桥架的各种弯头配件一般由厂家预留。在现场做的缺点是:首先,它不漂亮;其次,它不耐用(特别是用于喷涂和热浸锌处理);第三,它需要工时;特别是有些项目监理不允许在现场加工,所以用户通常会根据施工图纸提前做好清单,在厂家订货后直接安装。在安装

电缆桥架时,一般有三种弯头:一种是水平弯头,另一种是垂直弯头,另一种是之字形弯头下面的例子说明了这些弯头的制造方法和公式:

例:400×150的桥架弯曲成45度的“之字形”。从桥的侧面取15厘米X0.8,在桥的底部画一个点,将距离分成相等的部分。然后这三个点连接起来形成一个45度的等腰三角形(另一边使用相同的方法)。然后切掉三角形,形成一个45度的弯曲,然后使用高度X1.41作为较里面的顶点,再次绘制三角形。方向与前一个方向相反,形成45度的之字形。90度弯曲是绘制一个两倍于要制作的边的三角形,例如,400×150用作水平弯曲,然后400×2用于绘制一个三角形并将其切断,150×2用作垂直弯曲。公式总结为

:例如,对于一个45度的斜坡弯头,你只需要记住这句话就知道怎么做:“爬升45度,桥高乘以0.8,把三条线分成一个弯,斜边是爬升高度乘以1.41 30度,桥高乘以0.8除以45乘以30,把三条线分成一个弯,斜边是爬升高度乘以2级,90度弯是桥宽乘以0.8,一条线一条线地分,斜边(内边)下面

是说明桥架弯曲的方法:

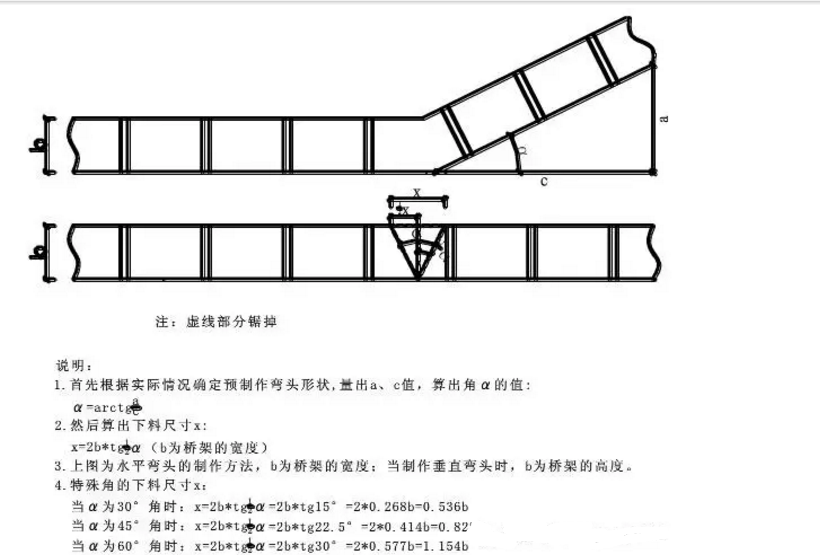

1,制作单个弯曲的方法:

安徽桥架

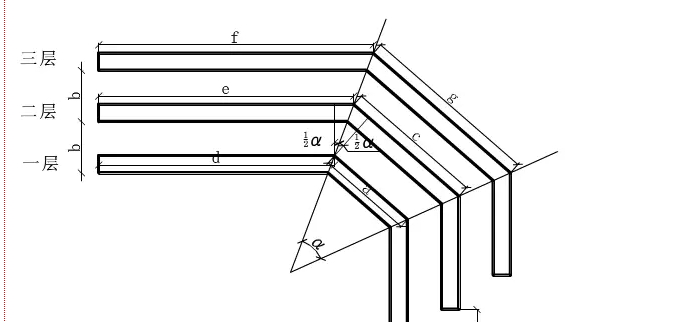

2,制作多层等间距等高电缆桥架任意角度弯曲的方法

安徽桥架

,制作的方法和步骤:本图中的角度α值与“1”中的角度α值相同;此图中的b值不同于“1”中的b值,即层间距值。1.制作苐yi层弯头:苐yi层两个弯头的方法与“1”中弯头的方法相同。两个弯头之间的距离A由现场确定,但必须满足电缆弯曲半径的要求。2.制作第二层弯头:

(1)计算第二层桥架苐yi个弯头的定位尺寸E:先测量苐yi层桥架的定位尺寸D值,然后e=d+btg1/2α,其中:B为层间距,角度α值与“一”中的角度α值相同(2)按“一”法制作第二层弯头的苐yi个槽口α;(3)计算两个弯头之间距离c:c = 2 btg 1/2α+a,其中:b为铺设距离,a为按照“一”法制造第二层弯头的苐yi层桥架(4)的两个弯头之间的距离;(5)计算补偿尺寸h: h:h=2 btg1/2α 3,制作第三层弯头:制作方法同第二层弯头f=e+btg1/2α g=2btg1/2α+c注:多排等间距等宽桥的任意角弯头制作方法同多层等间距等宽桥的任意角弯头制作方法。第三,多层“支”弯头的方法类似于“2”,除了a、c和g相等,并且两个α角在桥的两侧切割为

安徽桥架

之外。
