弱电工程中安徽电缆桥架的安装

  • 发表时间:2020-03-23 13:54:13
  • 来源:未知
  • 人气:

电缆桥架">安徽电缆桥架安装在弱电工程项目

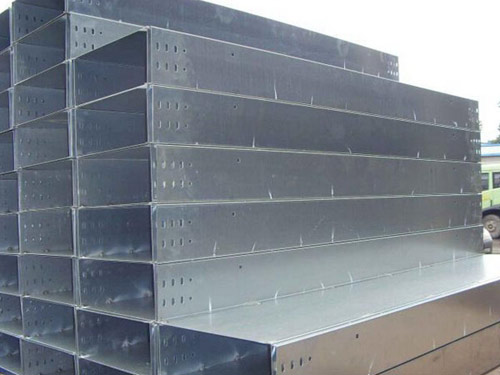

安徽电缆桥架

在当今弱电工程市场,电缆桥架作为弱电工程的配套工程,目前没有具体的标准指导因此,在设计和选择过程中,应根据弱电工程系统的类型、数量和规格采用标准模型。

的设计原则是:

(1)确定方向:根据建筑平面图,结合空调管道和电气管道的设置、维护方便、电缆布线密度等因素,确定电缆桥架的最佳布线方案。室内应尽可能设置墙、柱、梁和地板,以便在设置实际隧道时,它们应平行于管道的一侧或顶部。为了避免交叉,应尽可能考虑交叉线和分支。如果没有其他管架可以借用,则必须设置自立式立柱。

(2)负荷计算:计算弱电工程主缆主线纵剖面上单位长度的重量

(3)确定电缆桥架的敷设宽度:根据电缆的数量、直径和电缆间距,确定电缆桥架的类型和尺寸、臂长、支柱长度、间距、桥架宽度和数量

(4)确定安装方法:根据位置的设置条件,确定桥梁的固定方法,选择悬挂式、垂直式、侧墙式或混合式,一般提供连接件和紧固件,并根据桥梁结构选择相应的保护层

(5)绘制弱电工程电缆桥架平面图和截面图,局部绘制空间图并列出材料清单

的安装原则是:当

(1)弱电工程的电缆桥架从外部进入建筑物时,桥架的坡度不应小于1/100

(2)电缆桥架穿过电气设备时,电缆桥架与电气设备之间的净距不应小于0.5m

(3)同一高度的两组电缆桥架之间的净距不应小于0.6m

(4)在平行图上绘制桥梁路线桥梁起点、终点、转折点、分支点和吊点的坐标、位置、尺寸和标高如果能画出桥梁的轴线图,材料统计就会更准确。

直线:全长、桥号、标高、型号和规格

转向点和分支点:表示所用转向盘的类型和规格

电梯:标高变化明显时,也可采用局部图或剖面图。

(1)桥梁支座,如立柱、非标或非标、框架间距、安装方法、规格、标高等。,可以与平面上的列表相一致,也可以根据不同的截面进行划分、等距或绘制。

(2)电缆引入的位置和方法一般来说,可以使用大量的电缆来拉下垂直弯曲板和垂直上框架,并且可以使用少量的电缆来引导引导板或引导管并指示引导模式。

(3)电缆桥架应高出地面2.2米桥顶离天花板或其他障碍物不应小于0.3米。桥梁的宽度不得小于0.1m桥梁截面填充率不得超过50%当

(4)电缆在电缆槽中垂直敷设时,应固定在电缆槽顶部的电缆槽上,相互之间的距离为1.5米。水平放置时,固定在起点、尾部、转弯和3 ~ 5米处。
