安徽桥架接地构造是什么

  • 发表时间:2020-03-23 13:56:06
  • 来源:未知
  • 人气:

大桥接地施工:如果桥上敷设的电缆已经有5芯,你想做接地吗?如果需要,你怎么做如果

是四芯接地,该怎么做,是用扁钢沿桥敷设,还是用导线将桥和桥两端的等电位连接起来

金属桥架的所有部分都应桥接(不需要镀锌,但在连接处至少需要2个防松螺栓)在桥的头端、末端(或中间等。)将桥的电缆连接到地线。然而,有必要确保桥可以正确连接。

是为了确保在桥的全长上有不少于2个接地点该接地点可以是沿电缆敷设的接地线,也可以是配电室和电气井内预留的接地端子。为此,这已经满足了桥梁接地的要求。然而,电桥本身只满足接地要求,电桥本身不能用作其它设备的接地线。如果有任何设备需要接地,则需要在设备上铺设接地线,以便设备可以与接地线连接。这条线可以是五芯电缆的一根芯线,也可以是单独沿桥敷设的特殊接地扁钢。

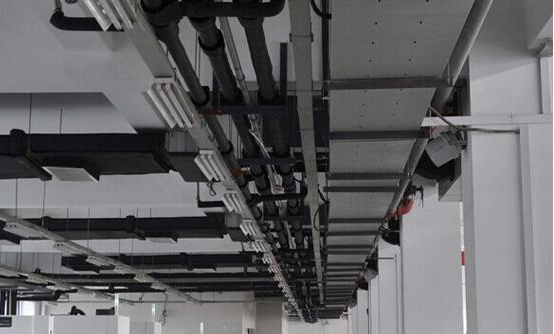

桥架

安徽大桥接地干线处理

竖井接地干线可从附近每层结构钢筋引出,不一定从均压环外环梁的主筋引出规范要求防雷接地和电气接地应为共用接地,并规定建筑物的钢筋网和接地极应焊接。无论竖井接地干线是从该层的接地极还是附近的结构钢柱焊接而成,只要焊接的导电性符合要求,就符合规范要求,因为整个建筑物的钢筋网和接地极都是等电位体。在

高层建筑的基础下,一般需要防水层。防水层下面是混凝土垫层。混凝土垫层中的建筑基础周围可铺设一圈-40*4镀锌扁钢作为人工接地极。基础钢筋焊接到人工接地电极上。结构柱中的钢筋与基础钢筋之间的连接一般是粘结的(实验证明结构柱中钢筋的粘结完全满足导电性的要求,因为混凝土柱中的粘结接头不会生锈)。此外,由于均压环的连接,整个建筑的钢筋网是一个等电位体。

电缆槽接地电缆槽及其支吊架、进出的金属电缆导管必须保护接地,并必须符合下列要求:(1)金属电缆槽及其支吊架的总长度应不少于2处与接地干线连接

(2)非镀锌电缆桥架之间连接板两端的交叉铜导线或编织铜线应具有不小于4mm2的允许小截面。

(3)不得在镀锌电缆桥架之间的连接板两端制作接地跳线。但是,每个连接板应至少有2个带防松螺母或防松垫圈的连接固定螺栓。

当允许用电缆桥架构成接地主回路时,电缆桥架及其支架、吊架和连接板应能承受接地故障电流,并满足热效应的要求。
