公司-安徽公司电缆桥架安装标准要求

  • 发表时间:2020-03-23 13:57:26
  • 来源:未知
  • 人气:

(1)当槽式大跨度电缆桥架从外部进入建筑物时,安徽大桥的向外坡度不得小于1/100

(2)电缆桥架与电气设备交叉时,其净距不得小于0.5m

(3)当两组电缆桥架平行敷设在同一高度时,它们之间的净距不应小于0.6m

(4)在平行图上画出桥梁的路线,并标明桥梁起点、终点、转折点、分支点和吊点的坐标或定位尺寸和标高。如果能画出桥梁铺设轴线的侧视图,材料统计将会更加准确。直线段:标明全长、桥梁层数、标高、型号和规格转向点和分支点:标明所用转向板的类型和规格。标高部分:表示标高变化,也可以用局部详图或剖面图表示。

(5)大桥的支撑点,如立柱、支撑臂或非标准支撑、间距、安装方法、型号规格、框架标高等,可约定在平面上列出说明,也可分段标注,用不同的剖面图、单线图或详图表示。

(6)电缆下放点位置和下放方法。一般来说,垂直弯曲板和垂直上导向架可以下放大量的电缆,导向板或导向管可以下放少量的电缆,说明下放方法

(7)敷设在线槽上的电缆不得捆绑。插槽中的电缆应是直的。插槽中的电缆应是直的,且尽可能不交叉。电缆不得溢出插槽。电缆进入或离开插槽时,应捆绑并固定在角落处。垂直线槽电缆应每隔1.5m固定在电缆支架上

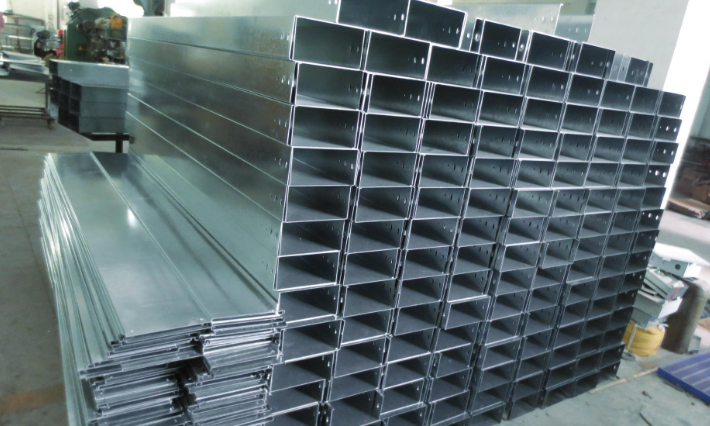

电缆桥架

(8)在水平和垂直桥架和垂直线槽中敷设线路时,电缆应绑扎4对电缆按24对捆扎,25对或更多对干线电缆、光缆和其他信号电缆按电缆类型、电缆直径和缆芯数捆扎。绑扎间距不应大于1.5米,扣间距应均匀,松紧适度

(9)桥水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑结构上的间距应小于2m

(10)安徽电缆桥架应高出地面2.2米,桥架顶部距天花板或其他障碍物不应小于0.3米,桥架宽度不应小于0.1米,桥架横截面的填充率不应超过50%

(11)电缆桥架垂直敷设时,应固定在电缆上端的桥架支架上,间距为1.5m,水平敷设时,应固定在电缆的头、尾、转弯处,间距为3 ~ 5m。当天花板上设置

(12)时,槽盖的开口面应保持80毫米的垂直间隙,槽段的利用率不超过50%
